长虹LT32710液晶电视问题修理14例

例1:LT32710型机，不开机。剖析检修:通电后指示灯亮，二次开机指示灯不闪烁，整机-一直处于待机状况，用遥控和按键二次开机，指示灯均无反应，这说明问题出在MCU控制部分，可能缘由有:1.主芯片的MCU控制部分供电不正常;2.时钟电路工作不正常;3.复位电路工作不正常;4.总线控制电路有问题;5.主芯片自己有问题。
第一测试CON2插座的⑥脚5VSTB电压、U1 输出的+3.3V_ MST和U2输出的VCC1.2V电压均正常。+3.3V_ MST主要供给U13的6、31、43、58、67、84、112、140、141、142、150、153脚;VCC1.2V供给U13 的153脚)。
在用遥控和按键输人二次开机指令时，测主板与电源板插座CON2①脚为低电平，正常时应为高电平，这说明问题在MCU控制电路及其附属电路。测U13的152脚输出高电平，正常时应为低电平，这说明问题在主芯片控制系统部分。检查U13时钟振荡电路154、155脚电压分别为1.8V、2.1V，均正常;总线控制端74、75脚电压也正常，83脚复位电压也为正常的低电平，于是怀疑U13本身有问题，代换后问题排除。
例2:LT32710型机，TV无图、AV正常。剖析检修:TV无图AV正常，表明图像通道基本正常，问题在TV的输入部分。自动搜台雪花正常，但搜索频率进度条变化非常慢，而且-个台也收不到。雪花点正常，表明高频头的高放及中放电路基本正常，重点检查IIC总线。在自动搜台过程中测量总线波形，发现SDA没波形，高频头没控制信号而没办法正常工作，测试发现R221与R408之间线路不通，用导线连接后问题排除。
[提示]总线异常可致使不开机、换台慢等问题，若遇该类问题，可逐一断开有关总线电路进行检查。

例3:LT32710型机，能接收TV信号，但跑台。剖析检修:此问题应出在高频头U11及外围电路中。测试高频头U1 1③脚供电及④、⑤脚的电压均正常，⑦脚的5V供电只有4.1V，且跳变，如图1所示。怀疑⑦脚供电电路上的滤波电容C81、CA12异常，断开C81后试机，问题排除。

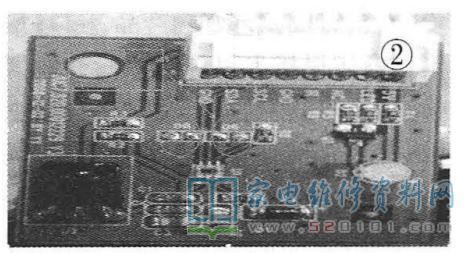

例4:LT32710型机，无伴音。剖析检修:开机后无伴音，用AV接口试机也无伴音，测伴音块供电电压正常，未发现问题。引起无伴音的电路主要有供电电路信号输入电路、静音电路IIC总线电路，依次检查后发现U19的SCL端18脚电压只有2.3V，断开U19测总线电压还是不正确，怀疑外接光感接收板存在问题。于是断开光感接收板，恢复U19的总线，开机后画面、声音正常，总线SCL电压也恢复正常，这说明问题出在光感接收板上。测量光感接收板上SCL总线外接二极管D6和亮度传感器对地阻值正常，本着先易后难的思路，断开光感接收板上的二极管D6、D8后开机，伴音正常，总线电压也恢复正常，如图2所示。

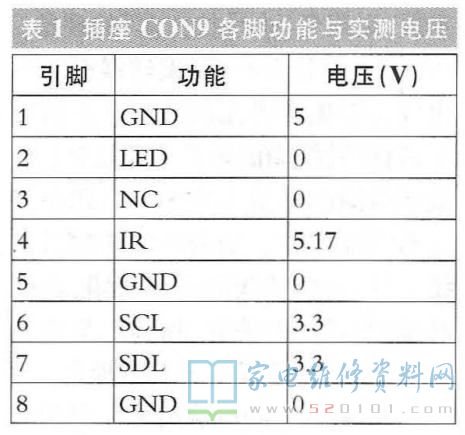

为便于检修，特附上光感接收板与主板的连接插座CON9的各脚功能与实测电压，见表1。

[提示]光感接收板上的光感器件或D6、D8出现问题后，问题现象多样，如无伴音、遥控加音量不起用途，用遥控器或者按键调节时电视反应迟钝等。实修时，可先断开遥控接收板，或拆掉D6、D8试机。
例5:LT37710型机，黑剖析检修:开机察看发现逆变器工作指示灯闪一下就熄了，背光灯不亮。检查主板输出插座CON1.的⑨脚)电压正常，亮度控制电压为0V，这说明问题在主板。亮度控制电压由主芯片U13 的65脚输出，经:R12、R177送到逻辑板，再通过上屏线反馈到主板，经R185、R8送到插座cON1的12脚。测U13 65脚无输出，测存储器U14⑤、⑥脚电压均为2.9V，低于正常的3.2V，说明问题在总线电路。换上写好数据的存储器U14后，问题排除。

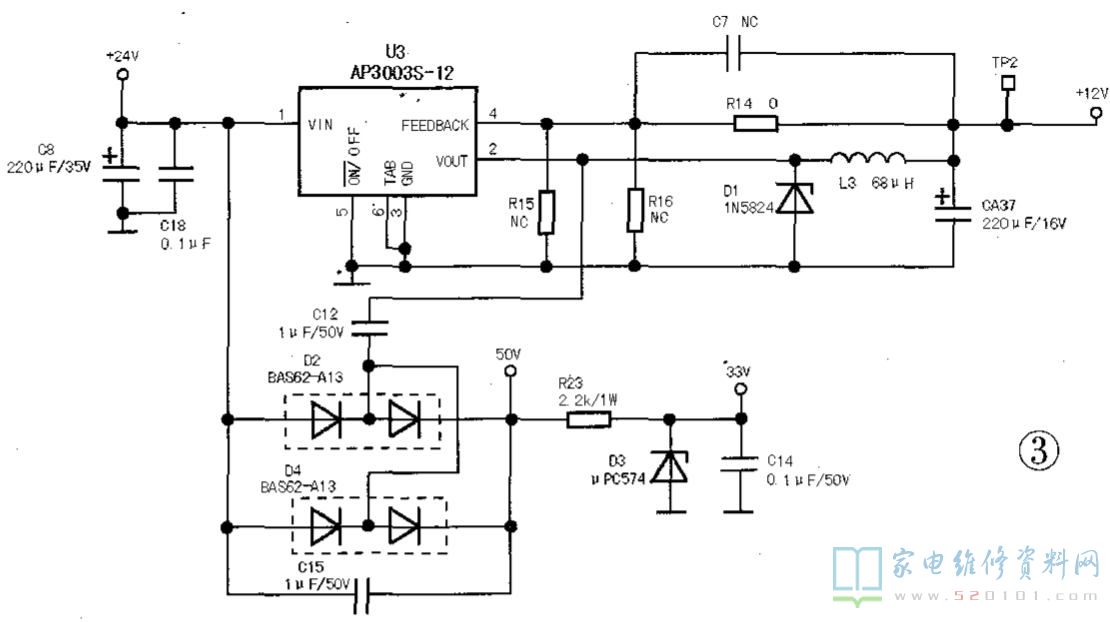

例6:LT37710型机，黑屏。剖析检修:开机背光亮，无图黑屏，该机背光亮说明CPU工作正常。第一测U4上屏供电VCC-PANEL为0V。该机上屏供电由U3形成，测量输人端24V正常，输出端没12V， 说明问题在U3组成的电路上。如图3所示，检查外围元件发现二极管D1击穿短路，换新后12V电压恢复正常，图像正常。

[提示]U3输出的12V电压还供给伴音音效处置块R2A15908SP，若该电压不正常还会导致无伴音问题。
例7:LT32710型机，屏幕左侧有不规则的暗竖线，右侧正常。剖析检修:从问题现象看，逻辑板和屏损毁的几率较大。本机将逻辑板和主板做在一块，代换主板后问题排除，由此确定不是屏的问题，问题出在逻辑板电路中。先测各组电压，测得VDA电压只有8.07V ，此电压由Q30、D52、L25和U26的27脚内部元件组成，如图4所示，细心检查有关电路，发现Q30损毁，用相同元件更换后问题排除。

例8:LT32710型机，无图、屏闪，且有不规则彩条。剖析检修:同上例一样，代换主板后问题排除，由此确定不是屏的问题，怀疑问题出在逻辑板的TFT偏压电路中。测量发现给屏驱动供电的VDD电压只有1.4V 。 此电压是由U26内部MOS管推进后由18脚输出，经D55稳压L24、CA44滤波后输出，并由R350、R339、R348、R272取样反馈到U26的⑤脚进行稳压，参见图4。检查上述元件，发现R348阻值变大，换新后问题排除。

例9:LT32710型机，黑屏。剖析检修:注意观察发现背光灯亮，屏幕上有较微弱的光栅，该机器用的是奇美屏，逻辑板和主板在一块。测试上屏电压正常，测试VAAP电压只有9.5V左右，正常值为16V，参见图4。VAAP电压偏低引起VGHP也偏低，测试得知电容CA41有漏电现象，更换同规格电容后问题排除。
例10:LT32710型机，花屏。剖析检修:因为字符和图像全都花屏，并有规则的横带和竖格，于是重点检查逻辑板电路，即U26及其外围电路，发现二极管D53、D54失效，参见图4，换新后问题排除。

例11:LT32710型机，花屏。剖析检修:第一检查主板上逻辑控制部分的TFT偏压芯片U26的工作条件，测试输出的各组电压都正常;测得Q28没vGH电压， 测试其控制部分，如图5所示，发现Q27、Q29控制异常，致使没VGH输出。重新升级后仍不可以，更换用户存储器U14后问题排除。

例12:LT37710 型机，屏上仅有微亮的光栅，无图像，但伴音正常。剖析检修:依据问题现象剖析，问题出在主板及逻辑板供电电路中。第一测U4.上屏供电vCC-PANEL为12V。测逻辑板供电电压时发现逻辑板F1保险电阻已经熔断，测其后级对地阻值为0Ω，这说明后级有短路现象。逐一测试供电电路，发现滤波电容C26短路，断开此电容，将F1短路后通电试机，问题排除。

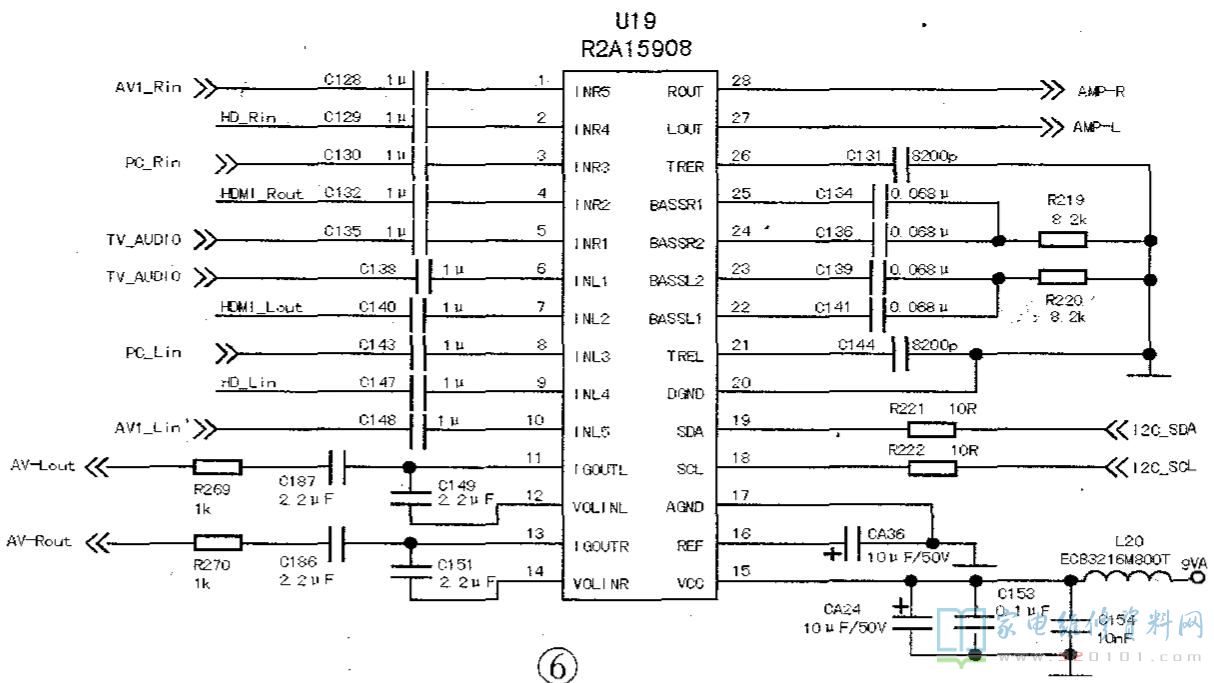

例13:IT32710型机，伴音时有时无。剖析检修:依据以前的修理经验，光感应板上的器件出现问题后会干扰伴音，于是先断开光感应板上的D6D8试机，问题依然。检查伴音功放的供电正常，将音效处置集成块U19的⑤脚与28脚短接，伴音正常，说明问题就在U19及周围元件，如图6所示，测得U19 15脚9V供电正常，测量其18、19脚的总线电压时，发现18脚电压偏低，经查其外围电阻R222阻值变大，换新后问题排除。

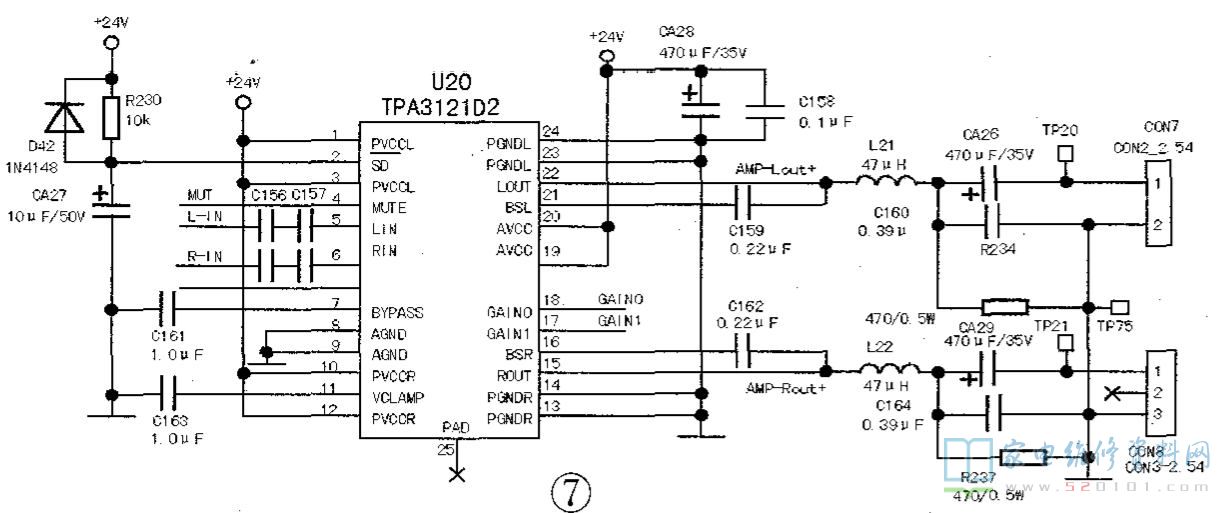

例14:LT32710型机，换台时左声道喇叭有异响。剖析检修:第一检查静音电路，未发现异常。因为是一个喇叭有异响于是将U19的音频输入与输出左右声道交叉短接，还是左声道有异响，这说明U20的输入或输出有问题，根据上述办法继续交叉U20的输人脚⑤、⑥脚，异响变到右声道去了，这说明问题在U19 27脚与U20⑤脚之间。查询电路，发现这两脚之间接有耦合电容C156与C157，如图7所示。代换C157后问题消失。

例15:LT32620型机，无伴音。剖析检修:依据以往的经验，遥控接收板上的光感应总线不正常会导致无伴音。第一将遥控接收板拿下试机仍然无伴音。检查伴音功放U20的24V供电正常。测④脚静音控制为高电平。将静音电路查了一+遍未见异常，无意间按了一下遥控器上的静音键，伴音居然正常了。想起不久前屏参数选择错误后出现了图异无伴音问题，本机是否屏参数选择错误?抱着试一试的心理进入总线，发现屏参与主板不匹配，调整屏参数后开机，伴音恢复正常。该机进人总线的办法如下:在TV状况下依次按遥控器上的静音键、菜单键及数字键7、2、1、7即可。进人总线后，按方向键的上、下键选择项目，按方向键左右键修改参数。
